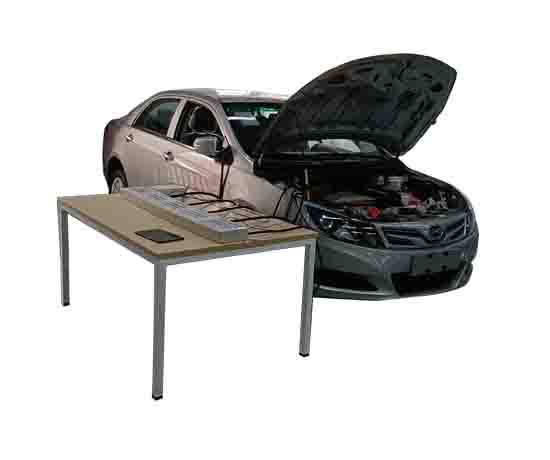

汽車車載充電機故障設置診斷盒將充電器輸入插頭插入正常電源插座進行先導測試，如果情況保持不變，打開充電器外殼，觀察機器中的保險絲是否熔斷，如果沒有斷，先檢查電源輸入線是否完好，下面由小編為您詳細介紹!

　　充電控制過程

　　充電槍插入后，充電樁功率控制裝置的檢測點1的電壓約為9V，此時，S1開關閉合至PWM端，在車載控制裝置的檢測點3檢測到RC電阻值，判斷最大充電功率，確認充電槍開啟，檢測位置2的電壓值約為9V脈沖電壓，計算出PWM占空比，正常值為10% ~ 90%。

　　占空比滿足要求后，喚醒電池管理控制器，發送充電請求消息。充電樁供電控制裝置檢測點1的電壓值變?yōu)?V左右，交流充電控制器控制繼電器K1、K2閉合。車載控制裝置檢測到位置2的電壓值約為6V，車載電池管理器喚醒車載充電器開始工作，控制電池組件電壓接觸器和正負接觸器閉合。車載儀表顯示充電完成時間、充電功率等信息，預充電后開始充電。

　　可能的故障包括檢測點2、3信號丟失、接地不良、CC、CP信號接觸不良、二極管擊穿、開關s 2損壞、充電槍L、N、PE插頭插座連接端子接觸不良、車輛控制裝置故障、車輛充電器故障、電池管理控制信號故障等，具體的故障診斷應該通過故障現象分析故障原因。

　　比亞迪車載充電機故障設置分析

　　充電槍插入沒有反應

　　故障現象:插上充電槍后，車輛顯示屏沒有提示;

　　車載充電機故障設置診斷盒故障分析:通過分析充電槍連接確認和制導控制電路，得出車輛控制裝置通過檢測點3檢測RC電阻值，確認充電槍是否插入，當充電槍插入無反應時，考慮充電槍手動機械開關S3、CC端子、充電槍PE和車身是否接地，車輛充電器電源是否正常;

　　故障檢測:(1)用萬用表電阻檔檢測充電槍CC端和PE端的電阻，S3開關閉合時，正常電阻值為100 ~ 1.5 Kw，當S3開關斷開時，電阻應為2 ~ 4kw，如果不正常，拆卸充電槍，檢查機械開關S3是否正常打開或關閉;

　　(2)檢查充電口CC與PE的連接是否正常;

　　回答:通過操作啟動開關關閉電源模式;

　　b:斷開蓄電池負極電纜;

　　c:斷開高壓電控連接線束B(niǎo)28(B)，用萬用表電阻檔檢查交流充電口CC和B28(B)端子7的電阻值;

　　以上內容就是介紹的車載充電機故障設置診斷盒：http://www.lzfamen.com/xb-qt/1010.html，希望對訂購車載充電機故障設置的朋友們有所幫助,可能會出現介紹錯誤，看到請馬上聯系我們改正，想了解其中更多內容以及行情資訊，歡迎收藏本站，也可電話聯系我們索要設備的功能參數等，或者直接實地考察!
